红外光谱仪和红外热像仪的区别


红外光谱仪是光谱仪的一种,是将红外光分离成光谱的光学仪器。按照其色散元件的不同,可分为棱镜光谱仪、光栅光谱仪和干涉光谱仪等。棱镜或光栅光谱仪属于色散型光学器件,有一定的入射光损失;干涉光谱仪属于非色散型器件,对光无散射,有高通量、高灵敏度等特点。下面着重分析以干涉光谱仪为核心器件的傅立叶变换红外光谱仪和红外热像仪的区别。

1.功能应用上

傅立叶变换红外光谱仪是红外光谱仪的一种,利用不同物质对不同波长的红外辐射的吸收特性,分析其辐射特征得到目标对象的化学和物理性能。可用于目标特性和鉴别、化学气体检测、大气探测、军事目标特征的专业测量等。

红外热像仪是探测物体的红外辐射,将被测物体的红外辐射能量分布图形转变为热图像,不同颜色代表被测物体的不同温度。可应用于安防、工业、建筑、研发、行车等不同领域,用于公共场所体温筛查、工业上电气和机械故障辅助检查、设备和成产线的监控等。

2.结构上

红外光谱仪由红外镜头、干涉仪、红外探测器、处理电路及后续软件组成,红外热像仪由红外镜头、光栅、红外探测器和处理电路组成。

3.原理上

红外光谱仪:被测目标的红外辐射通过镜头进入干涉仪,干涉仪对这些入射光进行干涉和调制,探测器通过光电反应将干涉信号转变为电信号,通过对电信号的A/D转换和信号处理实现傅里叶变换,从而得到光谱图。

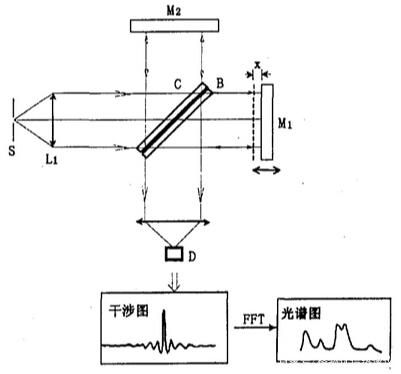

红外辐射信号转变为光谱信号的过程

红外热像仪则是接收被测目标的红外辐射,经过红外光学系统红外探测器的光敏源,利用电子扫描电路对被测物的红外热像进行扫描转换成电信号,经放大处理、转换或标准视频信号通过电视屏或监测器显示红外热图像。

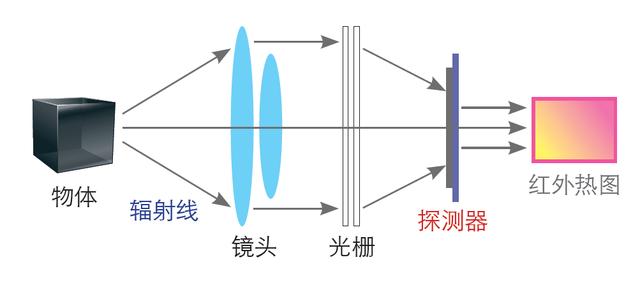

红外原理图

红外光谱仪和红外热像仪是两种不同的仪器,要根据具体的应用场景和需求正确选择。文章:格物优信热像仪
